礦山制砂機主要是用于礦山物料的破碎整形，包括臥式、立軸、雙轉子等型號。制砂機主要由進料斗、分料器、渦動破碎腔、葉輪體、葉輪、底座、傳動裝置及電機等七部分組成�，F在我們將詳細介紹礦山設備的各個配件以方便您對設備的了解和維修。

1. 制砂機—進料斗

進料斗的結構為一倒立的棱臺體（或圓筒體），進料口設置環，從給料設備的來料經給料斗進入破碎機。

2. 制砂機—分料器

分料器安裝在渦動破碎腔的上部,作用就是將從給料斗來料進行分流,使一部分物料經由入料管直接進入葉輪被逐漸加速到較高速度拋射出去，使另一部分物料從入料管的外側，旁路進入渦動破碎腔內葉輪的外側，被從葉輪拋射出來的高速度物料沖擊破碎，不增加功率消耗，增大生產能力，提高破碎效率。

3. 制砂機—渦動破碎腔

渦動破碎腔的結構形狀為上、下兩段圓柱體組成的環形空間，葉輪在渦動破碎腔內高速旋轉，渦動破碎腔內也能駐留物料，形成物料襯層，物料的破碎過程發生在渦動破碎腔內，由物料襯層將破碎作用渦動破碎腔壁隔開，使破碎作用僅限于物料之間，起到自襯的作用。觀察孔是觀察葉輪流道發射口處塊的磨損情況及渦動破碎腔頂部襯板的磨損情況，破碎機工作時須將觀察孔密封關嚴。分料器固定在渦動破碎腔的上部圓柱段。葉輪高速旋轉產生氣流，在渦動破碎腔內通過分料器、葉輪形成內部自循環系統。

4. 制砂機—葉輪

葉輪結構由材料制作的空心圓柱體，安裝在主軸總成上端軸頭上，用圓錐套和鍵聯接傳遞鈕距，高速旋轉，葉輪是立式沖擊破碎機的關鍵元件。物料由葉輪上部分料器的入料管進入葉輪的。由葉輪的布料錐體將物料均勻的分配到葉輪的各個發射流道，在發射流道出口安裝有材料制成的塊，可以更換。

5. 制砂機—底座

渦動破碎腔、主軸總成、電動機、傳動裝置均安裝在底座上，底座結構形狀，中部為四棱柱空間，四棱柱空間的，用于安裝主軸總成，兩側形成排料通道。雙電動機安裝在底座縱向兩端，底座可安裝在支架上，也可直接安裝在基礎上。

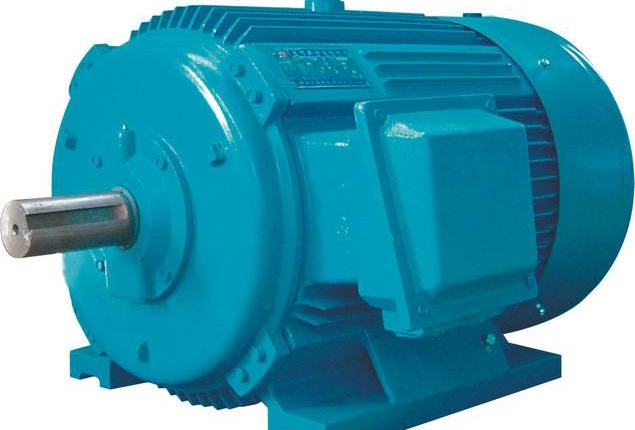

6. 制砂機—傳動裝置和電機

采用單電機或雙電機驅動的皮帶傳動機構(75kw以上,為雙電機傳動),雙電機驅動兩臺電動機分別安裝在主軸總成兩側,兩電機皮帶輪用皮帶與主軸皮帶輪相連,使主軸兩側受力平衡,不產生附加力矩。

制砂機生產廠家—鼎力

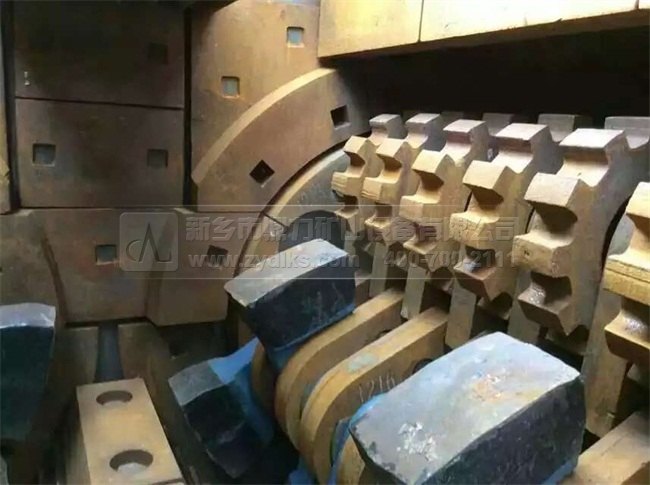

中譽鼎力作為內先礦山設備生產廠家，經過多年的礦山設備安裝和實踐生產了雙轉子制砂機。該制砂機設備型號齊，結構簡單，節能，維修率低，勞動強度大，占地面積小，改變了以往動能消耗大，成品物料粒型差，單機產量低的缺點。產品制作材料使用的是高猛高組成的部件，這大的了設備在生產中的磨損度。設備生產設有觀測門，能夠及時發現生產中的問題，減少設備維修停機時間。
